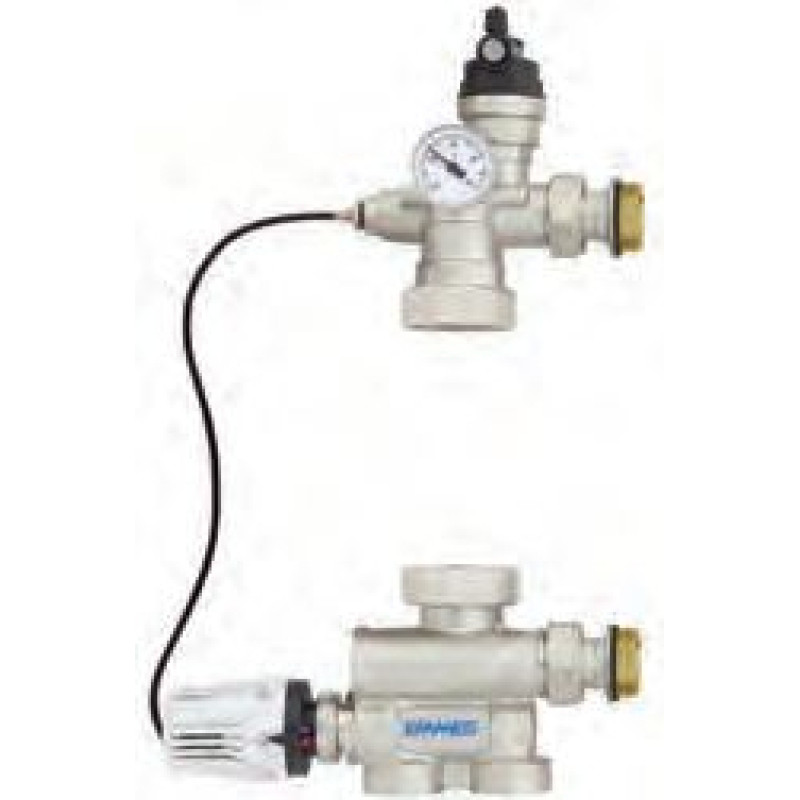

Emmeti Termomaisītāja bloks sūkņa pieslēgšanai TM3-R

Galvenie tehniskie parametri:
Maksimālā temperatūra turpgaitā: 90˚C
Maksimālais darba spiediens: 6 bar
Maksimālā spiediena starpība primārajā kontūrā: 1 bar
Turpgaitas temperatūras diapazons: 20-65˚C
Mezgla hidrauliskā pretestība 4.8 Kvs
Siltuma jauda ar ∆T=7˚C un ∆P=0,25 bar kolektora kontūrā:
10 kW ar “baypasu” pozīcijā 0 (pilnīgi slēgts “baypass”)
12,5 kW ar “baypasu” pozīcijā 5 (pilnīgi atvērts “baypass”)

Izmantotie materiāli:
Misiņš UNI EN12168 CW614N
Misiņš UNI EN12165 CW617N
O-riņķi EPDM 70 Sh

TM3-R termomaisītāja mezgla uzbūve:​

4. Iegremdējamā čaula drošības termostatam;
5. Maisītāja mezgls ar vītni M30x1,5 termostata regulatora uzstādīšanai, maksimālās temperatūras ierobežošanai siltās grīdas sistēmas turpgaitā;
6. Kalibrēšanas vārsts un “baypass”;
7. Cirkulācijas sūknis dn25 (1½”), l=130mm (piegādes komplektā neietilpst);
8. Iegremdējamā čaula termoregulatora kapilāram vai temperatūras devējam;
9. Termometrs 0-80˚C
10. Automātiskais atgaisotājs 1/2”
11. Termostata regulators ar iznesamo kapilāru 20-65˚C

Darbības princips:

Pamatizmēri, mm:

pieslēgums pie silto grīdu
